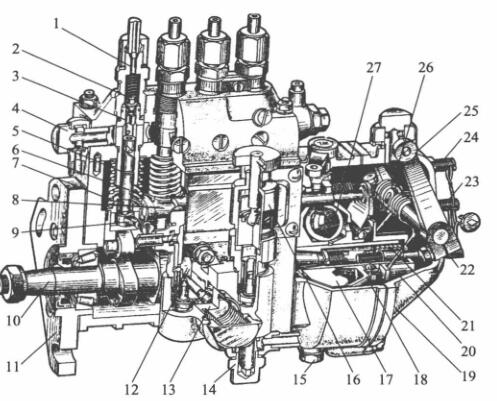

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

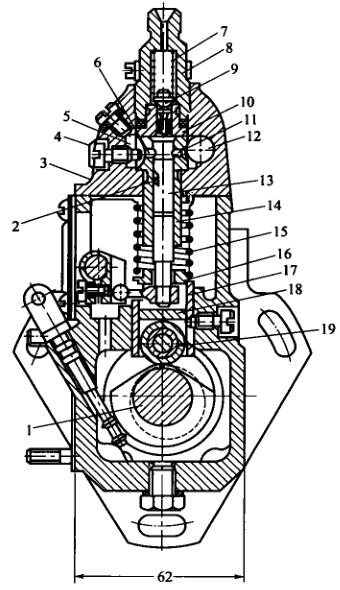

   I号喷油泵的分泵构造图

1-高压低压石油管道管连接头; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油螺柱; 5-套简; 6-齿轮泵; 7-齿轮泵拉簧; 8-油门撑杆;  9-改善臂; 10-轴承轴; 11-特定接盘; 12-石油管道泵弯矩轮; 13-石油管道泵; 15-放油螺塞; 16-手液压油泵;  17-win7驱动盘; 18-从动盘; 19-罩壳; 20-滑套; 21-校准拉簧; 22-加油量修整螺柱; 23-怠速定位螺柱; 24-快速路定位螺柱; 25-变速手柄; 26-变速拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体制动器总成的基本攻效是可以保障喷油慢慢时的最准性，而对于多缸柴油发动机机来，都要可以保障各缸喷油时的统一性。起可以保障效用的地方是滑轮下部分到修整水泥垫块上平米的高强度H。当喷真空泵凸轮机构轴蜗轮蜗杆与曲轴蜗轮蜗杆相对的地方有一定时，H越大，轴向柱塞泵闭合进油孔的时尽早，喷油慢慢时也尽早。从一进行就，H越小，喷油慢慢时越推迟了。那么要依照开发和经过多次实验发现定下适宜的滑轮体操作高强度H，以可以保障喷油慢慢时的最准性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-追踪定位螺丝钉; 5-回油道; 6-回油孔; 7-脸上皮肤皮肤很油阀拉簧; 8-脸上皮肤皮肤很油阀紧座;  9-脸上皮肤皮肤很油阀; 10-脸上皮肤皮肤很油阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵拉簧; 16-拉簧座; 17-挺柱体:; 18-垫铁; 19-压轮

  针对于多缸机，各分泵的H值应一样 。调整水泥垫件在喷助力泵生产时均已调好，无法肆意对调。水泥垫件是用抗变形装修材料制得并举行热操作以加强硬性，因而在采用的中不容易变形。如常期段在采用的后变形较多，可换面在采用的。

  喷高压油阀泵体分高低俩部分，喷高压油阀上体主要用到安装程序程序液压泵偶件及油多阀偶件，生殖器主要用到安装程序程序轴承轴、滚轴体和输高压油阀等。泵体前侧东部会开检视窗孔，要怎样常规督查考核制度改变喷油表。下部分有检视发动机油面的检视孔。喷高压油阀上体有一条什么油道，与各液压泵套筒内面的马蹄形油槽互通。马蹄形油槽则与液压泵套筒上的进、回油孔互通。由输高压油阀供来的低压证书油完成进软管接线头来到油道中。油道中的重油车机各种压力由装在回软管接线头内的回油阀调节，一让长期保持在5～10kPa时间范围内。汽压过低，在液压泵下滑时，重油车机不要短时间内完成进油孔来到液压泵上面油腔。当油表太过而使汽压提高时，不需要的重油车机会顶开回油阀流入量重油车机细滤器中。
