580KW柴油发动机车风能发动机的并机柜路线不间断图的基本原理：由续航器AC220V/DC24V，出具风能发动机的设定器使用内容转换开关电源DC24V。风能发动机的进行后由KA5交流学习220V期间继电气内容转换一两个进行表现。柴油发动机车风能发动机的设定器实现表现回路开关把风能发动机的的直流电流电压、电流电压，频带宽度，速比等风能发动机的的各方面因素表现报告到设定器，由设定器传出去控制指令。   当静音发电厂厂机加载后，把电送进按钮触点电开关柜顶部的主母排。调节器实现操作整体监察到必要条件加载然油操作，工作操作，实现DC24V延时继电子元件设备所在讯号。发电厂厂机调节器实现工作的电压检测二次回路，检测到够满足低压高压漏电低压断路器加载工作的电压，调节器实现KA3延时继电子元件设备所在重分闸讯号，合上主按钮触点电开关断路，低压高压漏电低压断路器重分闸后重分闸标示灯亮。当操作操作整体必须要 分闸的同时，实现KA四分闸延时继电子元件设备所在分闸讯号，主按钮触点电开关低压高压漏电低压断路器分闸，低压高压漏电低压断路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮柜
编号	分类	型号金桥铜业跨接线的截面积大小金桥铜业跨接线的截面积大小	组织	个数	企业
1	萬能式知识体系空气开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电量工作机组掌握器	HGM9510	只	2	众智
3	直流电24v电源摸块	BAC06A	只	2	众智
4	小规模中部继物品	HH52P    DC24V	只	8	正泰
5	全自动当中继物品	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	的警示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	跨接铜排	TMY-60*6	米	2	国优
13	电绝缘子	方形，橘红色，M10	只	12	海坦
14	辅助材料		台	2	国优

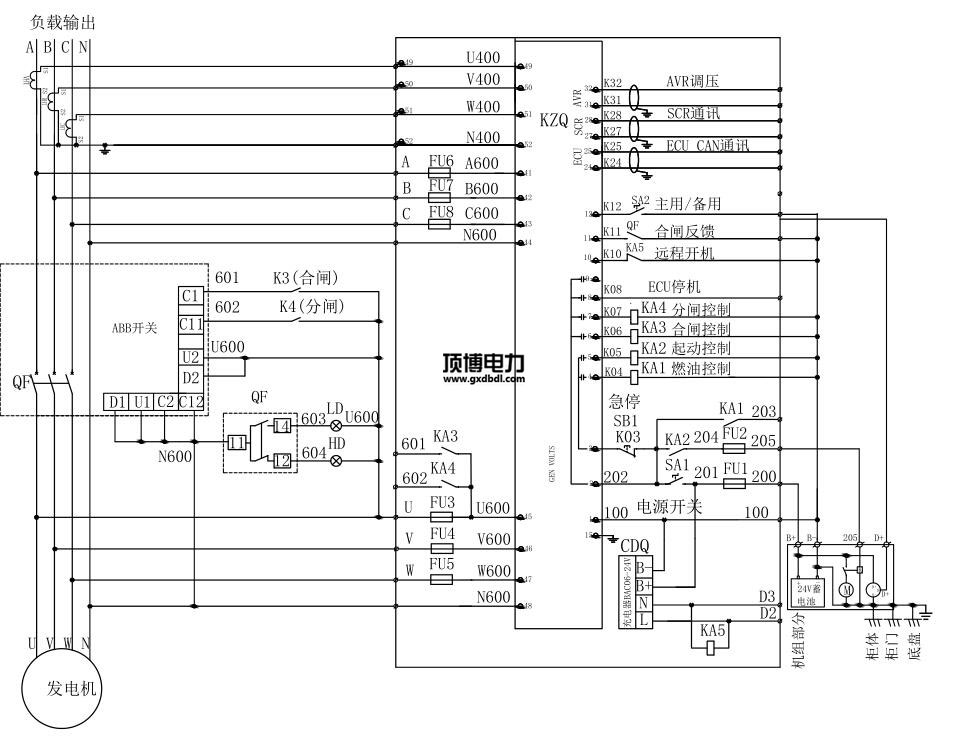

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.360gstuan.com
